最近“都市电工”应邀参加了沈阳洪晟装饰工程有限公司,针对设计师、监理、以及工程师傅,在家庭装修中,强电回路设计以及电线空开配套选型、的电工知识宣讲。“都市电工”工程部负责人~张师傅,作为强电部分主讲嘉宾跟小编讲到了关于家庭装修中,强电回路设计以及电线空开配套的知识要点,小编听完后觉得受益匪浅,结合行业先行者归纳总结之经验要点,这周特意整理了这篇图文,速速分享给各位电工伙伴,望受用。
在谈这个之前,我们先来回顾2个基本的初中物理公式:功率=电压*电流
铜心电线负荷=电压*系数安培*横切面积(这个系数安培粗略点说应该在大约5--10安培之间,空气中为10左右,直接水泥坐死5左右,在线管中根据空间多少多在6--8之间)。
实际上我们在家庭装修中,基本上电线空开配套以及回路分配大的原理都是从这2个基本物理公式中出来的,很简单,布线真正难的是出了疑难问题如何简单的分析判断,可惜的是,在我们目前市场现状下,99%以上的家装电工和装饰公司材料商都是凭所谓的经验和习惯去判断的,这样其实是做的非常不专业的。
我们再来看看现在一般有哪些回路的分配方法:
1.少回路多串联方式。这类方法很古老了,主要特点是极度省线,缺点是电线负荷过大,老化严重,一个出问题,全部出问题。所以,目前这种布线方式已经被淘汰,基本在农村还在这样用。
2.多回路按房间布线。这个方式现在也在运用,不过不是主流,主要特点是比较省线和省工,缺点是一个房间里有大功率的电器,小功率的电器,空开配备必须按大的配,出了问题就有一定的安全隐患。主线长期使用老化较快。
3.多回路按功能布线。这个方式是目前市场上的主流布线方式。优点很多,当然,缺点就是多花线多花工。
4.没有分配的乱布和以多回路按功能布线为主导,结合具体情况,不违背原则的灵活处理。前者是不行的,后者是可以的。那么,我们就运用上面的2个公式和家装功能分配以及方便性和安全性结合,来看看家装如何配比比较好(对于电线负荷,我的计算原则是超过总负荷的1.5倍就可以了,超得太多也是浪费,就算业主有钱,浪费国家宝贵的资源也是不对的,呵呵)
A空调类
1客厅大空调这个一般采取单独回路方式,很多人有误区,认为非要6平方的电线,这个是不对的,我们来计算计算4平方的电线最大负荷是多 少?4*220*6(保险起见,我们系数算低点)=5280。一般客厅大空调多少瓦,呵呵。3000多吧?是不是已经很保险了?当然,你的业主家客厅很大,买的啥子大4P大5P的你还是用6个的电线哈。1卧室空调卧室空调一般为1P或1.5P的,所以,单独一个空调一个回路可以,也可以2个空调一个回路,当单独一个空调一个回路的时候,2.5的线就足够,2个空调一个回路,还是保险起见,用4个的。虽然算负荷,用4个的线带3个卧室空调是足够的,不过,我们不推荐这样做,主要原因是夏天电压不稳定, 万一同时使用(虽然可能性很小,不过不排除3代一家,而且一个出了问题,总还有一个在用),可能会频繁跳闸,所以,一个原则,除非一室一厅,卧室空调最多 2个串联,并且最少保持2个回路(呵呵,这间坏了到那间去睡)。
B厨房插座

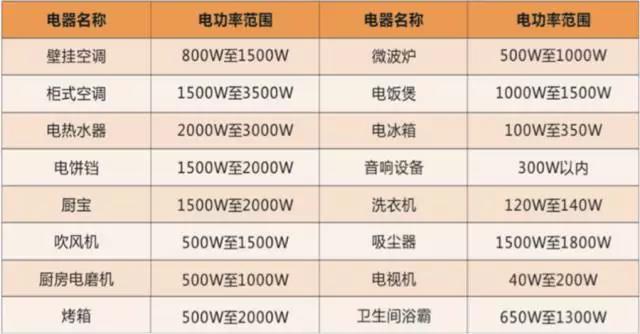

厨房电器的功率不会很大,但是,多,且长期使用,所以,应采用4个平方的电线,对于一些很大的房子有很多乱七八糟的电器的时候(比如别墅),那么还可以考虑6个的电线。厨房插座必须单独一个回路。以下是常用家用电器功率范围以便各位参考↓
C 卫生间插座
其实不应该叫卫生间插座,而是指的是卫生间浴霸,大家记住几个数据,一般灯暖浴霸功率为1100--1200,风暖一般为2000--2500。所以,一 般情况下2个卫生间串接用4个平方的电线为好(万一要用风暖啊),单独一个卫生间可以用2.5的。另,现在我们在布线上有些灵活处理,很多主卫浴霸和主卧 空调是串接的,如果主卧空调是单独回路,且用的4个平方的电线,这种方式是可行的。
D其他插座
一般情况下都是用2.5的电线,根据房间大小一般分为1--2个回路(指的是平层,很大的房子还是不止2个回路的),一般小点的就一个回路,大点的就2个回路。

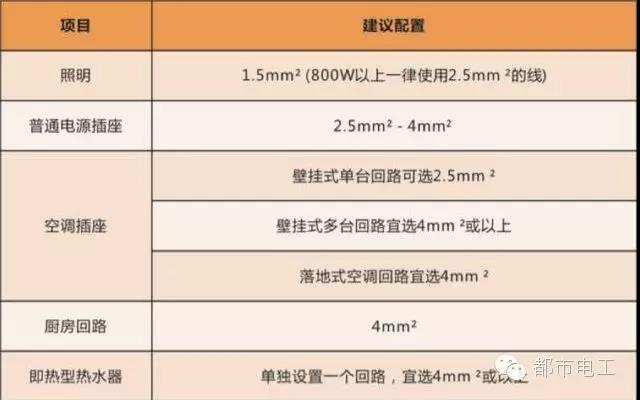

在此附上回路与线径的选择参考表↓
E 灯线
首先明确一点,我们目前在配备灯线的时候多用1.5的电线,这个从国家规范上说是不正确的,不过我个人支持这样的配备方式。国家规范是2.5以下不得作为 主线路使用,也就是说进开关的线要用2.5的,出开关到灯的线用1个的都可以,但是,这个规范只是考虑了最恶劣的布线方式和计算灯的时候没有考虑到节能灯。

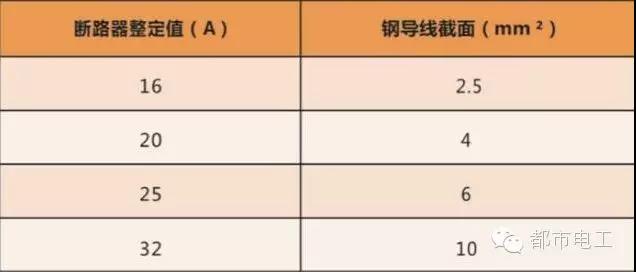

以前我们不用接能灯的时候瓦数是很大的,不过现在是节能灯,功率很小,1.5的电线是远远足够了,能不浪费就不浪费。当然,有些家庭射灯很多,水晶灯很多,这种情况下1.5的就不够用了,所以,具体情况具体分析。灯线我们一般推荐分成1--2个回路(平层,别墅这些除外),小的分1个,大的还是2个好,负荷是一个方面,最关键的是如果晚上灯回路坏了没修好,还有一个回路照明。附上断路器整定值与导线截面的配合参考表↓
F 其他特殊要求
最后,谈谈空开的配备大小。我们现在的大多数电工完全乱配,根本不计算功率,把空开配得大得很,空开的目的是什么?就是在超负荷的时候跳闸保护电器和电路,你用这么大那他还要跳?不如不要。实际计算很简单,就是安培=功率/电压。如果严格按照电器规范来做,一般1.5的电线配10A的,2.5的电线配16A的,4个平方的电线配20A的, 当然,空开的频繁跳闸也不好,我们要考虑到现在的电压不稳定或者说空开设计不当,所以,可以按以上的配,也可以按高一个档次配,1.5的配16A 的,2.5的配20A的,4个平方的配25A的也是可行的。至于总空开的配备,在套内120、130平方以下的房子,2P40A的都是足够了的。至于漏电保护(这个东西是当回路发生泄露30MA电流时自动跳闸,主要保护人体触电),理论上工装灯线都要配,家装所有的插座要配,不过我们建议只配厨房 和卫生间这些潮湿的地方,因为好的漏电保护非常敏感,稍微有一点电工胶布没有包裹好,有点点泄露就跳闸,实际上这点泄露对人体没有影响,特别是大功率空调,用 2年后内部一些元件稍稍老化一点就跳闸,这个也是很麻烦的事情。还有很多电工在操作过程中也会犯错,下面的回路不配漏电保护,在总空开上用一个漏电保护,那样可能就麻烦了,过2年随便哪个接触点有点问题,或者随便哪个电器有点问题,结果全家没有电。漏电保护 器上面有一个小按纽,需要人每过个把月去按一下,呵呵,一般几年不按,多半是不会发挥作用的,那当然是不跳了。
本周就分享到这啦,是不是很蛮通俗易懂呢?当然理论知识也是帮助我们在工作中有更好的实操提升,大伙觉得好的话也分享给自己的电工伙伴吧,另外有想要了解的也可以在留言给小编哦!
